高壓配電系統常用的電氣設備有戶外開閉所和高壓開關柜。戶外開閉所就是戶外安裝的開關設備，它只能對電流起到分流作用，不能改變進出線的電壓等級。戶外開閉所通常作為用戶的高壓分界點使用，給配電房高壓進線柜提供高壓駁接點。

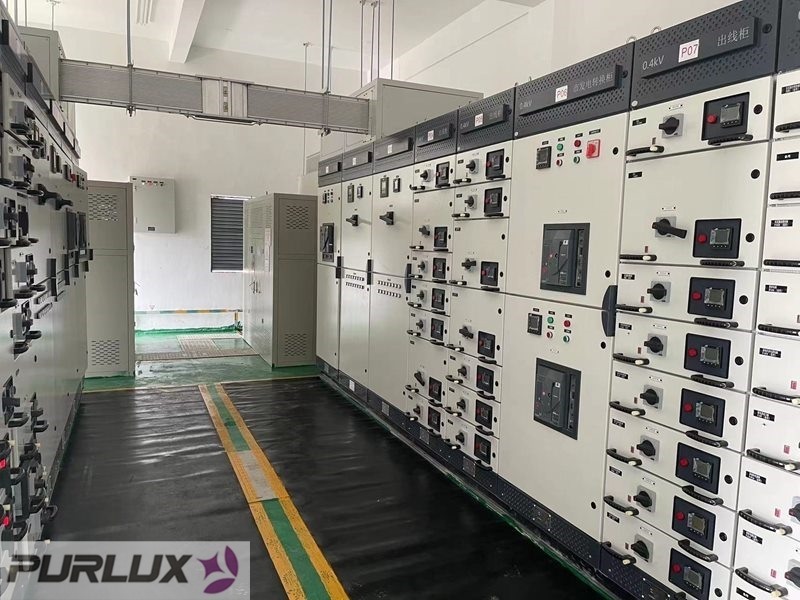

配電房簡單來說就是分配電能的房間，可以起到保護、計量、分配電能的作用。高壓電通過開閉所接到配電房的高壓進線柜。配電房包括高壓配電房、變壓器房、低壓配電房等，10kv電源通過高壓配電房接入，經變壓器房轉換成400v低壓電能，再通過低壓配電房分配到負荷終端配電箱中。高壓配電房主要有這幾種開關柜：進線柜、計量柜、PT柜、出線柜、聯絡柜、隔離柜。

1、進線柜：從外部引進電源的開關柜，通常是接入10kv電源，然后送到10kv母線。

2、出線柜：是母線分配電能的開關柜，通常是送到下一級的變壓器。

3、計量柜：主要組成是電流互感器、熔斷器、電壓互感器、帶電顯示器等，是高壓電能的計量裝置。

4、PT柜：組成有電壓互感器、隔離刀、熔斷器、避雷器?？捎糜跍y量電壓為測量表計提供電壓回路，還可以提供操作電源。

5、聯絡柜：也叫母線分段柜，是用來連接兩段母線的設備。

6、隔離柜：是用來隔離兩端母線用的隔離受電設備，它可以給運行人員提供一個可見的分斷端口，方便檢修和維護作業(yè)。

用戶新建配電房可以根據現場實際情況考慮是否需要戶外開閉所，高壓電房內開關柜則根據用戶需求合理設計配電方案。廣東紫光電氣有限公司是一家專業(yè)承接高低壓配電系統設計、施工及設備生產的東莞電力安裝公司。紫光電氣具備合格的電力工程施工資質，長期承接東莞電力工程安裝，熟悉東莞供電規(guī)范要求。紫光電氣從配電方案設計、用電報裝、設備生產供應、電力施工、竣工驗收等一系列流程均涵蓋在電力工程服務內，采用總價包干模式合作，歡迎咨詢。
